氣缸體是發動機各個機構和系統的裝配基體，是發動機上的一個典型的箱體或殼體類零件，其前后、左右、上下、內外布滿了空間孔系，尤其是上半部有若干個為活塞在其中運動導向的圓柱形缸孔。缸孔和活塞環的配合是發動機中最重要的一組摩擦副，由活塞、活塞環和缸孔構成的組件所承擔的*負荷可以達到整個發動機驅動功率的50%。為了提高發動機的工作效率，延長發動機的壽命，減少燃油的消耗，滿足日益提高的排放要求，各大汽車制造企業都將缸孔的幾何形狀精度——缸孔圓柱度列為缸體最重要的一項精度指標來控制，準確檢測評定缸孔圓柱度誤差不僅為零件的驗收提供依據，而且為缸體零件加工精度和裝配精度的提高提供可靠的保證。

2、缸孔圓柱度三坐標測量探索實踐

針對日常生產過程中圓度儀測量缸孔圓柱度出現的問題，除了采取預防性措施來降低圓度儀的測量誤差外，還在積極探索三坐標測量缸孔圓柱度的方法，期望能替代圓度儀用于缸孔圓柱度的檢測和質量控制，或者作為缸孔圓柱度檢測方案的備份用于過程質量監控，用于產品全尺寸的檢測，提高測量效率，降低測量成本。

1）三次元影像測量儀的選擇及零件坐標系的建立

為了滿足公司新型發動機鋁合金缸體缸孔圓柱度測量的需求，選擇的三坐標測量機型為龍?zhí)靸x器的大行程影像測量儀，配置了高精度連續掃描測，測量*允許示值誤差MPEE為（1.4+3.0L/1000）μm，*允許探測誤差MPEP為1.4μm，空間掃描誤差THP≤2.5μ m，*承載力為500g，*加長為500mm。從保證缸孔圓柱度誤差的測量精度出發，在配置測針時，遵循大球短桿少連接的配置原則，選擇φ15mm×200mm的氧化鋯測針用來測量缸孔圓柱度誤差。

1、缸孔圓柱度圓度儀檢測方法與特點

為了滿足缸孔圓柱度的設計精度要求，大多數發動機制三次元測量儀造企業紛紛選擇用先進的制造工藝來保證，除了對缸孔加工采用粗鏜→精鏜→粗珩→精珩→平臺珩等先進加工工藝外，還在關鍵設備上配置了主動測量系統，在關鍵工序上配置了自動化的檢測工位，實施*的缸孔多方向直徑檢測與反饋補償，在精密測量間配置了大型圓度儀用于鏜削工序和珩磨工序的缸孔圓柱度的檢測與工序質量監控。

圓度儀測量缸孔圓柱度的具體測量步驟為：*，利用圓度儀自動調心調平功能將缸孔軸線調整與圓度儀主軸軸線平行；第二，分層測量缸孔多個截面的圓度；*利用測量軟件將多個截面的圓度作為一個整體分析得到缸孔圓柱度。

圓度儀測量缸孔圓柱度的優點是測量精度高，理論上徑向測量精度可達到0.2μm，軸向測量精度三次元測量儀可達到0.5μm/100mm。

但在實際測量過程中，由于受圓度儀軸向?qū)к壷本€精度影響，主軸旋轉精度的影響，傳感器精度的影響，測針、傳感器、加長桿與主軸連接的可靠性影響，橫臂直線精度的影響，零件清潔度影響，測量環境的影響以及物理找正的影響等等多種因素的綜合作用，圓度儀測量缸孔圓柱度實際測量精度可能會超過2μm，尤其是物理找正精度會嚴重影響測量結果的重復性，有時甚至?xí)霈F(xiàn)粗大誤差，造成測量風險。

另外，圓度儀測量缸孔圓柱度成本高，測量效率低，可靠性差，設備故障率高，不利于缸體大批量生產的質量監控。

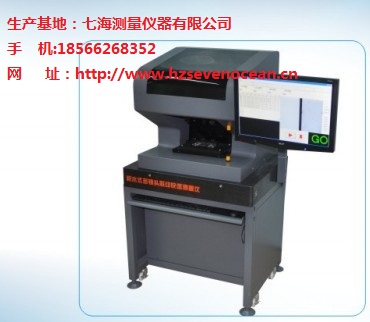

七海測量是全球*儀器生產廠家?？怂伎涤嬃考瘓F影像測量儀器的銷售公司，電　話400-0752-090/手機:18566268352 七海測量運用?？怂伎涤嬃考瘓F的資源和技術優勢,引進先進的機械,電子,測頭,新型控制技術,軟件,傳感器等新技術,加大研發投入,引入現代化國際化企業管理休系,為中國用戶提供*性價的影像測量儀。

七海測量技術（深圳）有限公司的前身美國“七海光電”成立于1990年，位于紐約市，1999年在東莞設立影像測量儀研發中心，成為*家進入中國內地生產影像測量儀的國際專業品牌， “七海光電”曾多次獲得政府相關部門的科技與創新獎勵，并在影像測量技術方面取得了多項專利，一直以來在技術上領跑影像測量行業。其產品已廣泛應用在通信、電子、汽車、塑膠，機械加工等行業，并且能夠根據用戶的特定需求，快速提供用戶定制化的產品和解決方案，成為中國領先的影像測量機供應商之一，不斷帶領中國影像測量行業屢創新高。

1999年至今-----

*家推出國產影像式測繪儀與進口品牌競爭；

*家推出電動CNC自動測量的影像式測繪儀與進口品牌競爭；

*家以純軟體功能實現無光柵工作平臺（世界多國專利），領先世界“解決”了阿貝誤差及遲滯誤差及遲滯誤差等世界其他絕大多數廠家無法解決的機械誤差；

*家推出專利虛擬夾具，在您的夾具不標準的情況下，仍然可以做精準的矩陣列測量、環形陣列測量及二次編程測量；

*家以Z軸補償原理真正實現影像3D功能并“解決”了因內應力造成的精度誤差困擾；

*家以多鏡頭聯動來實現精密測高功能（專利），此技術領先世界“解決”了影像式測量儀器無法快速并精準測量高度的困難；

*家以無死角旋轉照明（專利）來“解決”各種高難度光學測量；

現今加入?？怂箍涤嬃考瘓F后的“七海光電”，將在“七海測量”名下，運用?？怂箍涤嬃考瘓F的資源和技術優勢，引進先進的機械、電子、測頭、新型控制技術，軟件，傳感器等新技術，加大研發投入，引入現代國際化企業管理體系，為中國用戶提供*性價比、高效可靠的全新光學影像產品，并提供*的售后服務，同時也為全球光學影像市場注入新的產品。

“七海測量”是繼?？怂箍涤嬃考瘓F在中國現有的兩個生產制造基地之后的第三個集研發、生產制造、銷售服務為一體的現代化生產研發中心。電話400-0752-090/手機:18566268352 “七海測量”將以海克斯康計量集團在中國過去十年的成功經驗和資源優勢為堅實基礎，在未來書寫新的輝煌篇章。

選擇七海光電的四大理由：

1.七海光電16年行業經驗全球領先！

1999年在東莞設立影像測量儀研究中心，成為*家進入中國內地生產影像測量儀的國際專業品牌，“七海光電” 曾多次獲得政府相關部門的科技與創新獎勵，并在影像測量技術方面取得了多項專利，一直以來在技術上領跑影像測量行業。

2.高效可靠的全新光學影像產品

雙鏡頭實時導航測量系統，*影像定位測量導航系統，自動對焦功能,*家以多鏡頭聯動來實現精密測高功能(專利)，此技術領先世界"解決"了一般測量儀器無法快速并精準測量高度的困難。

3.專業的設計制造團隊

中國*合資品牌制造經廠商，國內*家生產影像測量儀，國際化的研發團隊為客戶量身定制設備和提供專業的解決方案。

4.完善的售后服務！

4.1.專業的工程師進行免費產品測量，儀器演示，提供最專業的解決方案

4.2.專業的售后團隊定時的跟蹤和快速的反應系統?

4.3.24小時免費的售后服務熱線

?一年免費保修 ?免安裝調試 ?一年軟件免費升級

?免運費 ?免費技術培訓 ?24小時快遞相應服務
