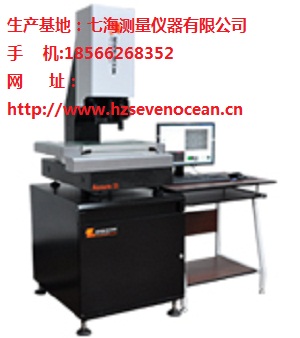

二次元影像儀|深圳七海測量生產儀器永無止境

全球的競爭和質量標準的要求，對機床提出了更高的定位精度、更小的公差及更高的進給率。為了達到這些要求并生產出高品質高精度的零件，必須要測量機床的三維體積定位精度。

二十年前，機床的*定位誤差為絲桿的螺距誤差及絲桿的熱膨脹誤差。但現在上述的大部份誤差已被大幅度降低，機床的主要誤差轉而變成垂直度誤差和直線度誤差。為了達到高的機床三維空間定位精度，機床上所有的3個位移誤差、6個直線度誤差和3個垂直度誤差都必須得到測量與補償。用傳統的量塊來測量直線度和垂直度誤差是較困難并費時費錢的，通常需要停機數日并要求有經驗的行家來進行測量。用激光干涉儀來測量，方便、快捷準確，但是幾十萬元的儀器購買成本又太高，這是一般企業所難以承受的，而且對于生產數控機床的企業而言，用它來進行上門服務是不現實的。二次元影像儀所以很多企業都選用價格不高，方便測量和攜帶的步距規。

檢測數控機床各坐標方向定位精度:

將步距規放置在工作臺上并沿某一坐標方向（X、Y、Z）調整基體使之與某一導軌方向平行（斜度100：0.01）。在主軸頭架上吸附剛性較高的磁力表座并裝上杠桿千分表（磁力表座和杠桿千分表的質量一定要好，不然會影響測量精度）。因杠桿千分表的質量對檢測結果影響較大，故應選用精度高尤其重復性好（不超過0.001mm）的*杠桿千分表。

測量時杠桿千分表測頭應處于各量塊工作面中心區域。測量Z軸方向（垂直方向）定位精度時，應將步距規直立放置進行檢驗。出廠檢驗報告已標出步距規各工作尺寸偏差值，處理測量結果時應將測得值加上工作尺寸的偏差值（帶正負號）。修正后的測量結果即為各坐標方向的定位誤差，將某坐標方向各點的定位誤差記錄并繪成坐標曲線，利用記錄和曲線圖，借助有關軟件進行誤差修正。陶瓷工作量塊的熱膨脹率為（9.5±1.0）×10-6 K-1，中間墊塊與鋼質量塊的熱膨脹率為（11.5±1.0）×10-6 K-1；當環境溫度偏離20°C，還應考慮溫度變化可能引起的測量誤差。

步距規也叫節距規，階梯規，它由精密的量塊直線排列，*固定于一個堅固的框架中，框架表面進行噴塑或鍍層保護處理，可用于檢測機床工作臺移動精度和校準三坐標測量機，便于調整機床以補償誤差，提高設備定位精度。

現有的步距規有以下幾種：

1、用于水平測量(X、Y坐標)的臥式步距規；

2、用于垂直測量(Z坐標)的立式步距規；

3、用于水平和垂直測量的立臥兩用步距規。

步距規是一種高精度量具，工作量塊有鋼質和納米陶瓷兩種。因鋼質量塊易生銹不易養護且不耐磨損，絕大多數客戶選用陶瓷量塊步距規，與國外應用情況一致?，F(xiàn)新制定的陶瓷量塊標準已列入*標準。

步距規的工作尺寸是指各量塊外露部分工作面中點間的距離。使用步距規前，應用潔凈脫脂棉（可沾少許航空汽油120#）擦凈各工作表面。對鋼質量塊，使用前需除凈防銹油，使用中勿用手指觸摸量塊工作面（手汗極易使鋼質量塊生銹），用完后應涂防銹油。陶瓷量塊不生銹且耐磨耐用。二次元影像儀
